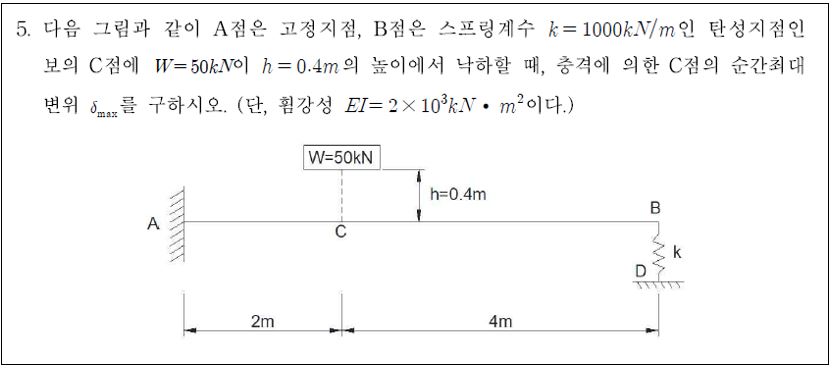

토목구조기술사 131-4-5



풀이)



1. 위치에너지 = 변형에너지

여기서 P는  W 충격시 힘



2. 스프링 반력 산정

- 스프링 없을 때 B점 처짐 산정

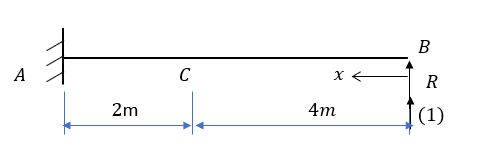

- B점에 R이 작용할 때 B점 처짐

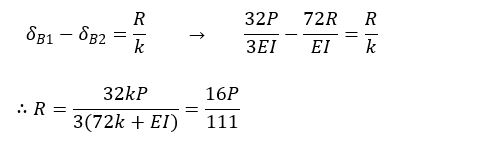

-  B점 처짐차이 =  스프링 힘(R)에 의한 처짐

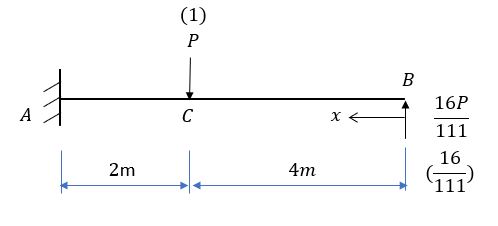

3. C점 처짐



- 처짐을 구한 후, P로 푼다.

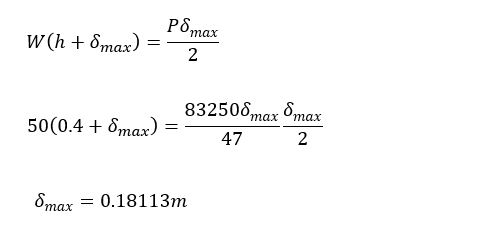

4. 충격시 최대처짐 산정
