토목구조기술사 90-2-2
- 토목구조기술사
- 2023. 11. 23.
풀이)
- 전단변형은 무시
대칭이므로 구조 절반인 EABF를 대상으로 계산, E에 단위하중 재하
단위하중법에 의한 변위는 전체 수평변위량의 절반
여기서 m, t는 단위하중에 대한 모멘트 및 비틀림이고 M, T는 실하중에 의한 모멘트 및 비틀림
구간별 단위하중 및 실하중

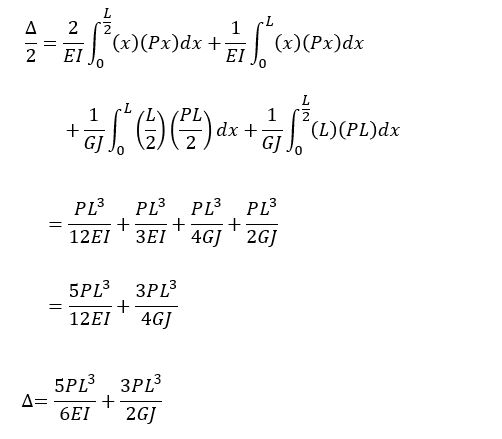

전체 수평변위량 산정
