캐드 Pline(좌표 정보) to 엑셀로 옮기기

캐드 Pline은 좌표로 이루어져 있는데요. 엑셀로 옮기는 방법을 소개드리겠습니다. 별도 프로그램은 필요없이 캐드 창에서 직접 읽어서 엑셀로 옮길 수 있습니다.

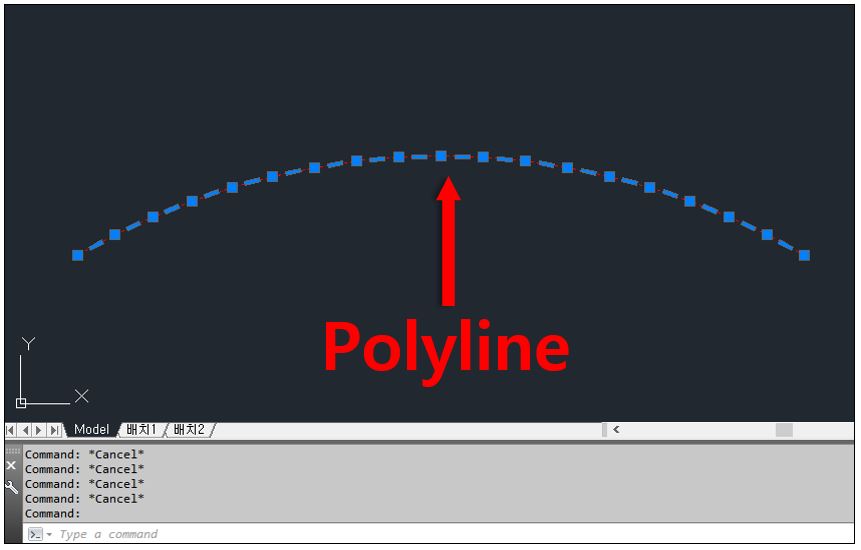

아래와 같은 폴리라인(Polyline)이 있습니다.

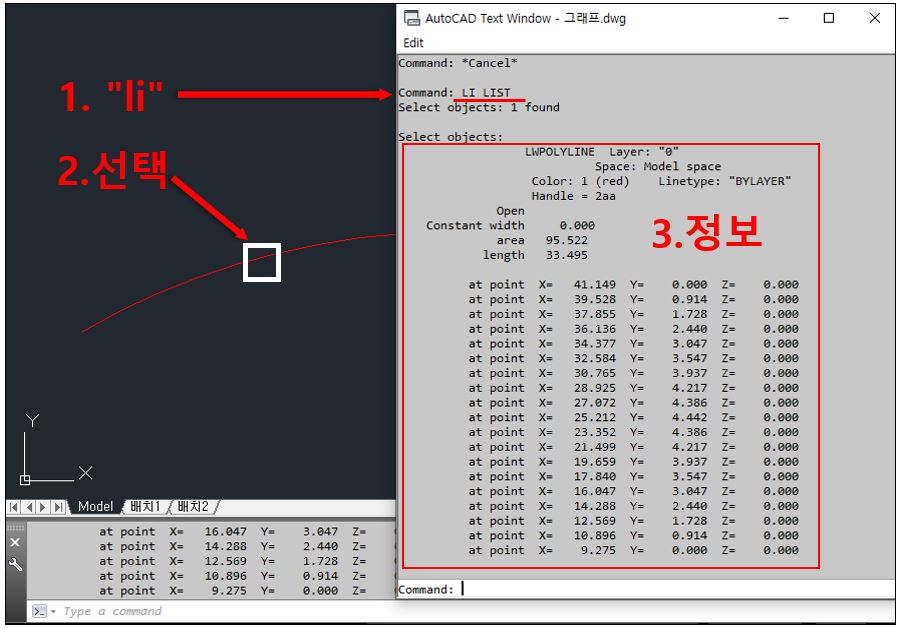

command 에서 li(list)를 입력하고 폴리라인을 선택하면 좌표정보가 나타납니다.

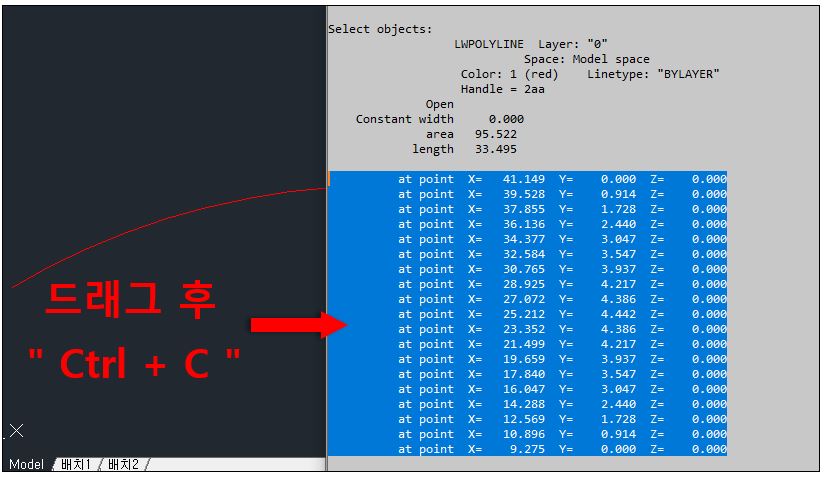

좌표정보를 마우스로 드래그하고 복사(Ctrl+C)해줍니다.

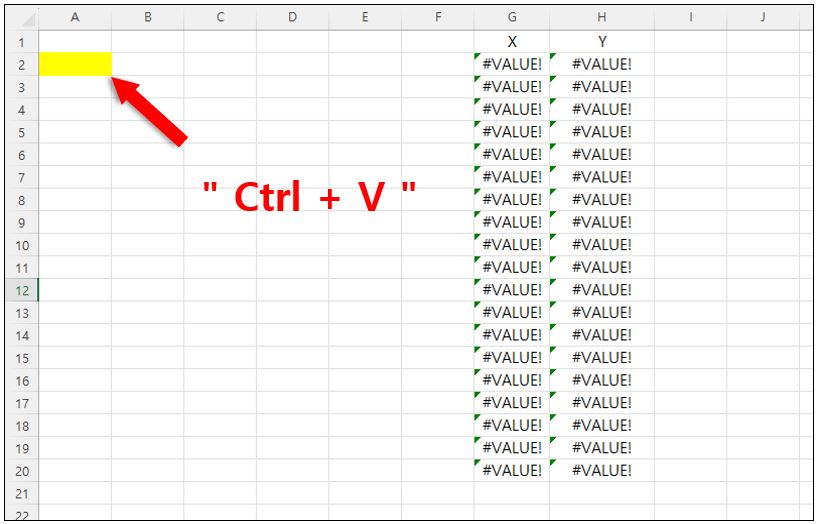

맨 아래 첨부된 엑셀을 열고 A2 셀에서 붙여넣기(Ctrl+V)를 눌러주면

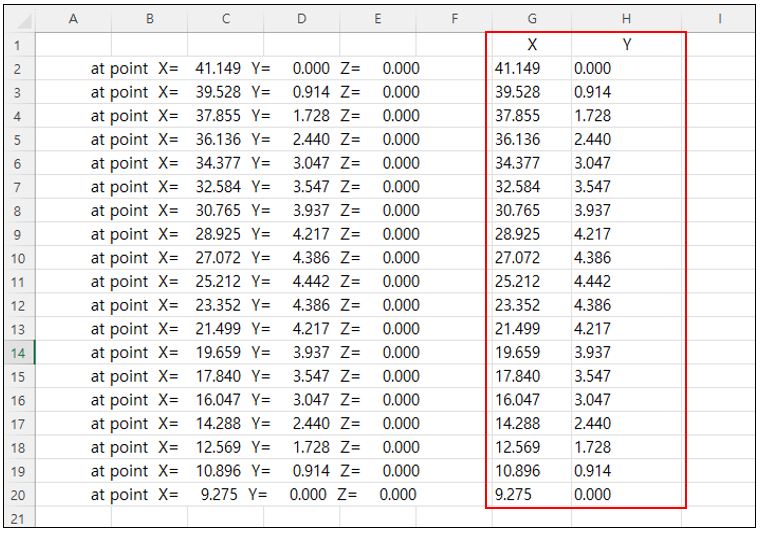

폴리라인 좌표가 나타나게 됩니다.

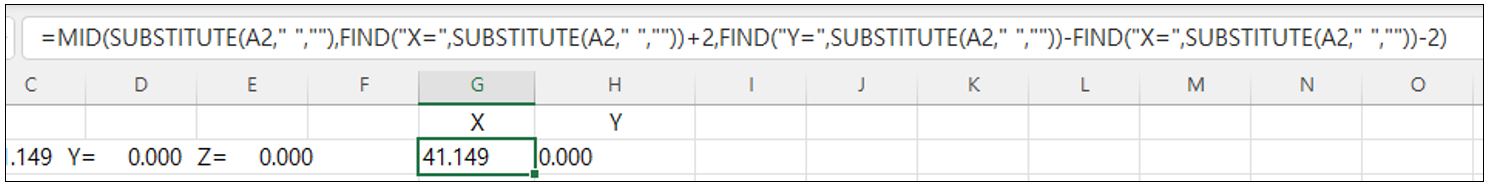

엑셀함수는 SUBSTITUTE, MID, FIND를 이용했습니다.

이상 캐드 폴리라인 정보를 엑셀로 옮기는 방법 소개였습니다.
