토목구조기술사 123-2-3
- 토목구조기술사
- 2021. 2. 28.
풀이)
- 처짐각법으로 풀이
- EI는 일정하다고 가정
연속보의 하중 형태는 다음과 같다.
처짐각법 식
하중과 고정단 모멘트, 처짐각의 조건은 다음과 같다.
처짐각 식에 대입하여 식을 세운다.
두 식을 연립하여 풀면 처짐각이 계산된다. M_BA를 구한다.

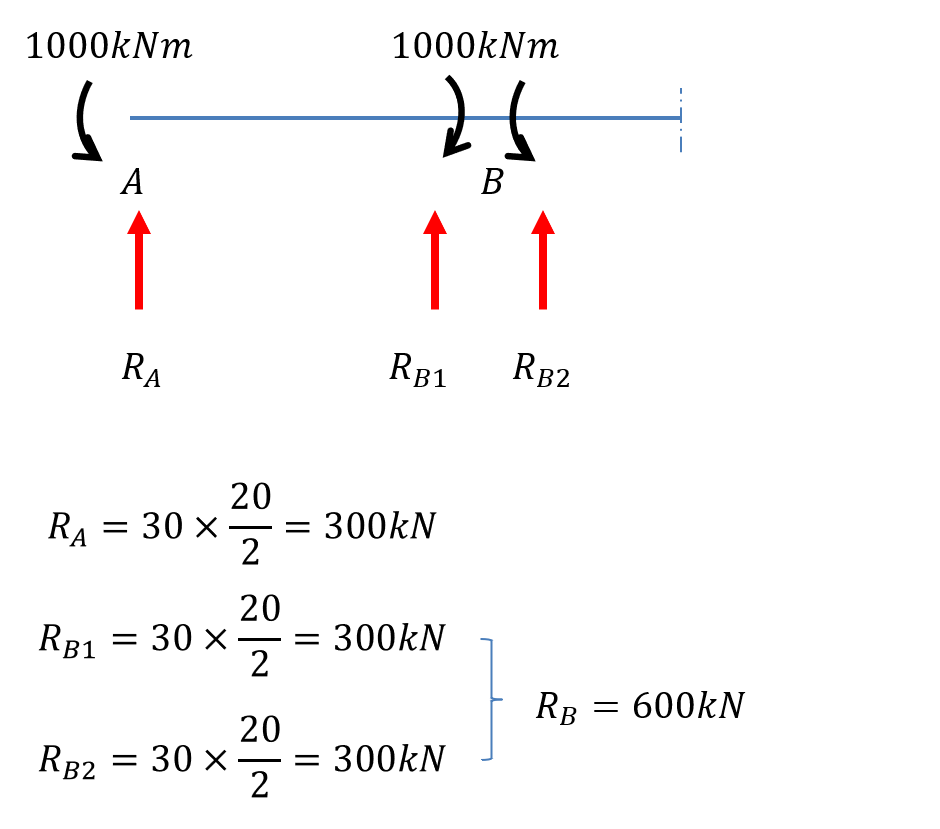

반력을 구한다.

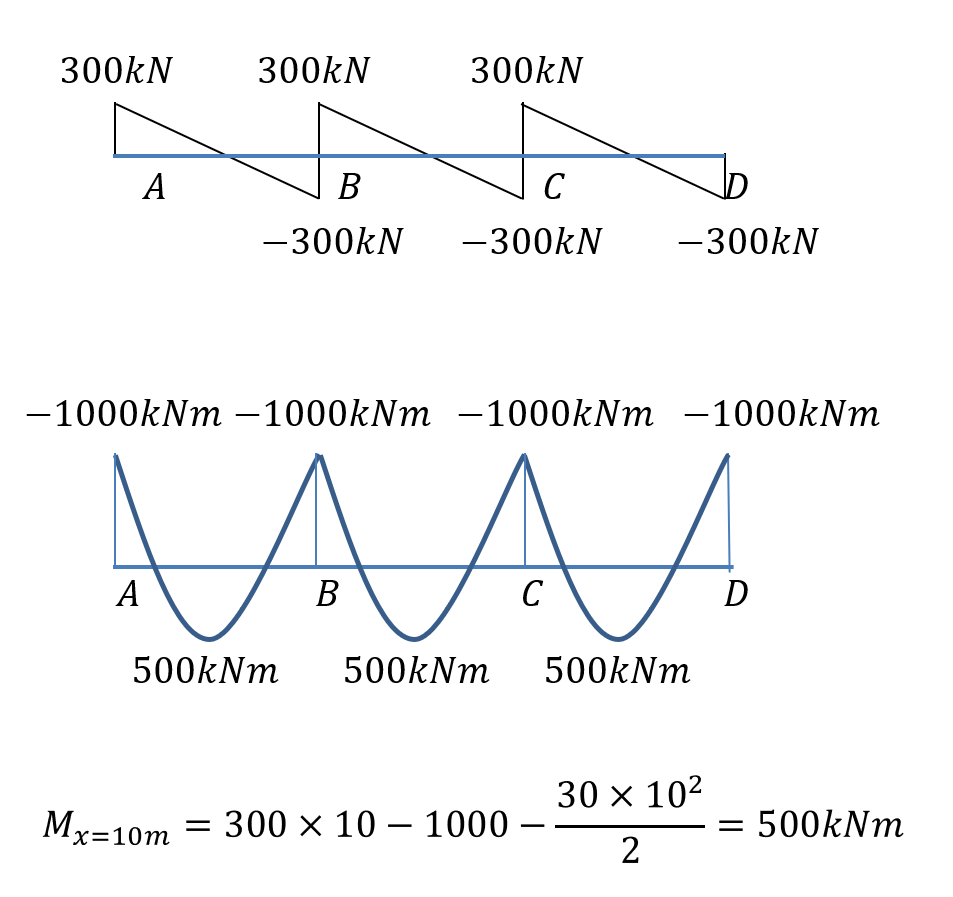

전단력도와 모멘트도는 순서대로 다음과 같다.
부호 ; 전단력 ↑↓(+), 모멘트 아래볼록 (+)
