어항 및 항만 설계기준 파장구하기

해상 구조물 설계를 하다보면 어항 및 항만 설계기준에서 제시하는 파장을 구해야 할 때가 있습니다. 일반 계산기를 이용해도 쉽게 구할 수 있는데요. 이번 포스팅에서는 엑셀을 이용하는 방법을 소개드리겠습니다. 엑셀 파일도 제공하니 참고하세요.



파장(L)은 파가 진행하면서 주기를 형성하는 길이를 말합니다.

파장식은 아래와 같이 설계기준에 나와 있습니다.

파장구하기.xlsx

0.27MB

엑셀을 열어보면 다음과 같은 셀을 볼 수 있습니다. 예를 들어 파장을 구해보겠습니다.

수심이 3m, 주기가 5초 일때 파장을 구해보겠습니다. D22, D23 셀에 수심 3, 주기 5를 입력합니다.

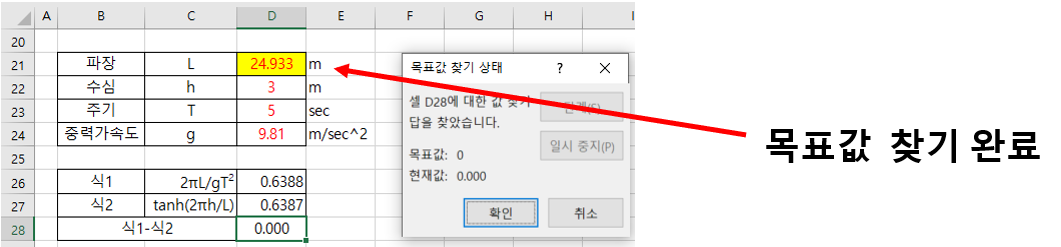

엑셀 목표값 찾기(Alt+T , G)로 들어갑니다. 수식셀은 D28, 찾는 값은 0(영), 값을 바꿀 셀은 $D$21입니다. 입력 후 설정을 누릅니다.

(목표값 찾기는 임의 값을 대입해서 식을 만족하는 값을 찾는 시산법입니다.)

값이 찾아졌습니다. 파장은 24.933m입니다.



다음은 검증입니다. 설계기준에 수심, 주기별 파장 표가 있습니다. 위에서 구한 파장(24.933m)도 표에서 24.93으로 나와있네요. 그리고 두어개를 더 검증해 보니 파장이 동일하게 산정되었습니다.

이상 어항 및 항만 설계기준 파장구하기였습니다.
