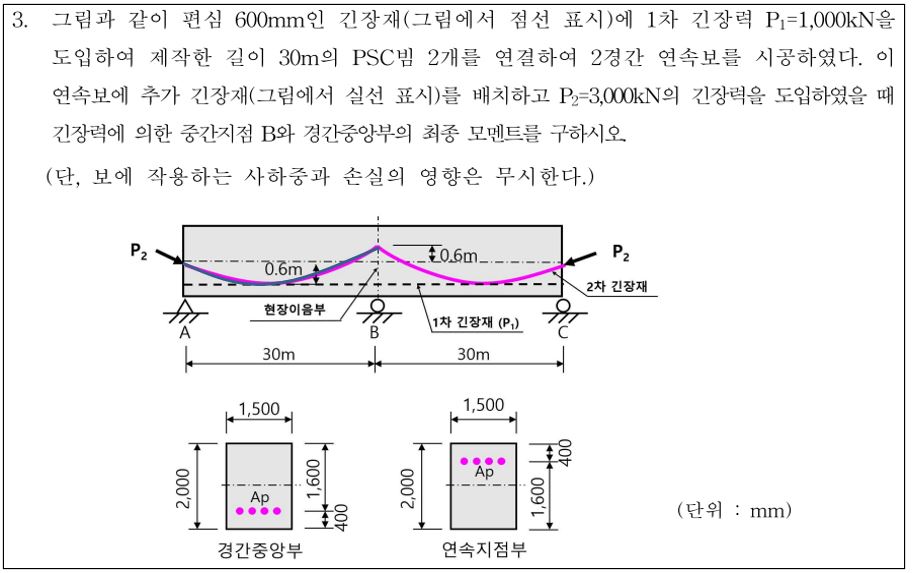

토목구조기술사 129-3-3

풀이)



1차 긴장시 AB의 모멘트 -600kNm(위로 볼록)로  일정하다. B점과 경간중앙의 모멘트는 같음.

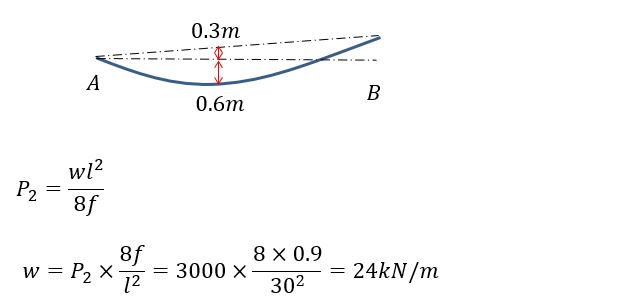

곡선을 이루는 강연선의 등분포 하중 w는 케이블 일반정리에 의해 구할 수 있다.



AB사이의 새그와 w를 구한다.



2차 긴장시는 B 지점이 없다고 보고 아래와 같은 단순보 두 모델로 나타낼 수 있다.





B점 변형 일치에 의해 RB를 구한다.



두 단순보를 합쳐서 나타낸다.



2차 긴장시 B점, C점(경간 중앙) 모멘트를 구하고 1차 긴장시의 값을 더한다.
