KDS] 충실 사각 기둥(휨압축) PM상관도 엑셀

KDS 충실 사각 기둥 PM상관도 엑셀을 만들었습니다.

콘크리트, 철근 강도를 입력하고 철근직경도 입력해줍니다. 그리고 폭, 높이, 철근 개수(NB, NH 각각 13, 12 최대 값), 피복을 입력합니다. 철근은 최대 50개까지 입력됩니다. 피복은 철근 중심까지 거리를 뜻합니다.

축력과 모멘트까지 입력해주고, 오른쪽에 보이는 그림으로 형상을 확인합니다.

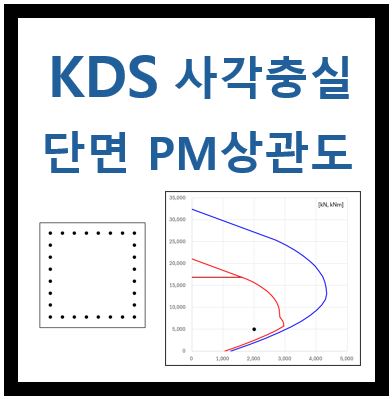

PM상관도를 볼 수 있습니다.

<유의사항>

1. 틀린 부분이 있을 수 있으므로 충분한 검증을 거친 후 사용해야 합니다.(설계 결과를 책임지지 못 합니다)

2. PM상관도는 22점으로 이뤄져 있습니다. 무리없는 PM이 그려진다고 생각되나 특정 포인트를 건너 띌 수 있습니다.
