중공원형(Pipe)단면 소성계수
- Structural
- 2024. 3. 24.
중공원형 Pipe 단면의 소성계수를 구해보겠습니다.
소성모멘트 = 소성계수 x 항복강도
Pipe 단면- D직경, t두께 , 축력간 거리 e
Pipe 반단면 면적
직경이 D인 원 반단면의 도심은 아래와 같습니다.

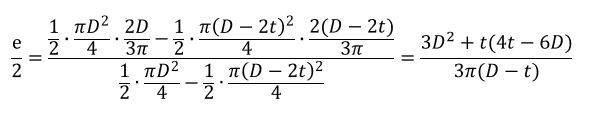

원 반단면의 도심을 이용해서 Pipe 반단면의 도심(e/2)을 구하면(단면 1차 모멘트 식에서 중공단면을 빼줍니다)
다시 소성모멘트는 아래와 같이 쓸 수 있고
소성계수 Z는 다음과 같습니다.
<참고>
반원 단면1차, 단면 2차 모멘트 및 도심 구하기
x축 위에 놓인 반원(반경R)의 단면1차 모멘트(Q), 단면2차 모멘트(I), 도심을 구해보겠습니다. 1) 면적 A 2) 단면 1차 모멘트 Q 3) 단면 2차 모멘트 I 3) 도심
